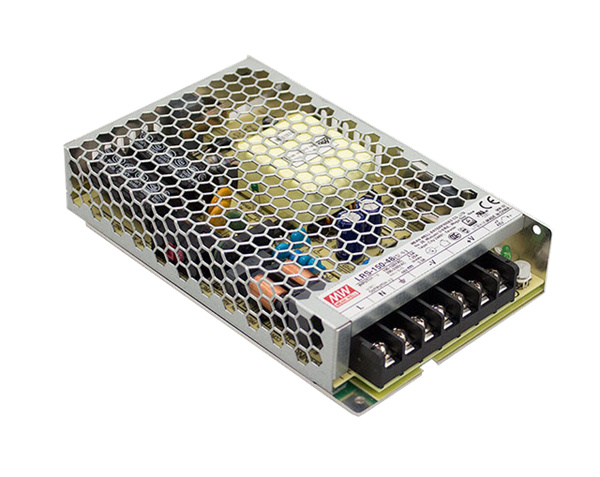

云南开关电源的工作原理

云南开关电源的工作过程是很容易理解的，在线性电源中，让功率晶体管工作在线性模式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的(在导通时，电压低，电流大;关断时，电压高，电流小)/功率器件上的伏安乘积就是功率半导体器件上所产生的损耗。

与线性电源相比，PWM开关电源更为有效的工作过程是通过“斩波”，即把输入的直流电压斩成幅值等于输入电压幅值的脉冲电压来实现的。

三、开关电源的优缺点：

开关电源的主要优点：体积小、重量轻（体积和重量只有线性电源的20～30%）、效率高（一般为60～70%，而线性电源只有30～40%）、自身抗干扰性强、输出电压范围宽、模块化。

开关电源的主要缺点：由于逆变电路中会产生高频电压，对周围设备有一定的干扰。需要良好的屏蔽及接地。

交流电经过整流，可以得到直流电。但是，由于交流电压及负载电流的变化，整流后得到的直流电压通常会造成20%到40%的电压变化。为了得到稳定的直流电压，要采用稳压电路来实现稳压。按照实现方法的不同，稳压电源可分为三种：线性稳压电源、相控稳压电源、开关稳压电源。其中开关电源代表低碳环保和..电源的发展趋势。

四、开关电源选择时的注意事项

（1) 选用合适的输入电压规格;

（2) 选择合适的功率。为了使电源的寿命增长，可选用多30%输出功率额定的机种。

（3) 考虑负载特性。如果负载是马达、灯泡或电容性负载，当开机瞬间时电流较大，应选用合适电源以免过载。如果负载是马达时应考虑停机时电压倒灌。

（4) 此外尚需考虑电源的工作环境温度，及有无额外的辅助散热设备，在过高的环温电源需减额输出。环温对输出功率的减额曲线。

（5) 根据应用所需选择各项功能：

保护功能：过电压保护(OVP)、过温度保护(OTP)、过负载保护(OLP)等。

应用功能：信号功能(供电正常、供电失效)、遥控功能、遥测功能、并联功能等。

特殊功能：功因矫正(PFC)、不断电(UPS)

选择所需符合的安规及电磁兼容(EMC)..。
